Загрузчики сеялок ЗСУ-25 ЗСНБ-25 ЗСНР-25

Описание

Универсальное решение для быстрой и аккуратной загрузки семян и удобрений

Загрузчики сеялок ХИЧ предназначены для загрузки семян и сыпучих неорганических удобрений в сеялки отечественного и импортного производства, а также в разбрасыватели удобрений. Оборудование устанавливается на автомобили ГАЗ, ЗИЛ, КАМАЗ, МАЗ, УРАЛ, КРАЗ и тракторные прицепы 2 ПТС (и аналоги) и применяется во всех сельскохозяйственных зонах.

Линейка включает несколько модификаций, позволяя подобрать оптимальное решение под конкретные задачи, тип техники и условия эксплуатации.

Модельный ряд

ЗСУ-25 — загрузчик сеялок

ЗСНБ-25 — навесной загрузчик сеялок

ЗСНР-25 — конусный загрузчик сеялок с регулируемым выгрузным шнеком

ЗСНСР-25 — конусный загрузчик с регулировкой выгрузного шнека по высоте от горизонтального до вертикального положения

Назначение и применение

Загрузчики предназначены для:

• быстрой загрузки сеялок семенами;

• подачи минеральных удобрений;

• работы с сыпучими материалами без потерь и травмирования зерна.

Оборудование эффективно применяется на автомобилях с самосвальной платформой и боковой разгрузкой, включая КАМАЗ «Сельхозник».

Загрузка секции сеялки «Омичка» занимает менее 1 минуты.

Конструкция и принцип работы

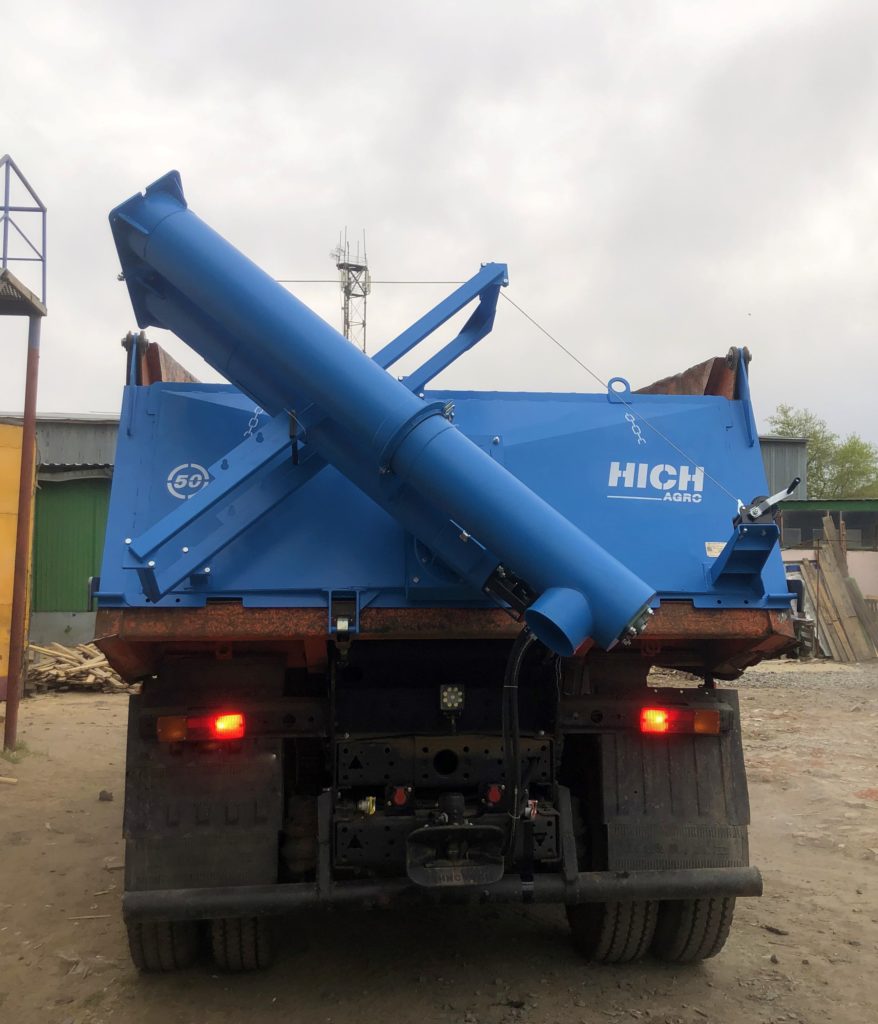

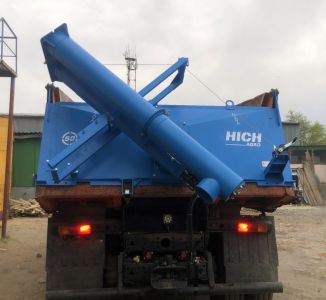

Загрузчики выполнены в виде сменного заднего борта самосвальной платформы.

В состав оборудования входят:

• корпус борта;

• выгрузное устройство со шнеком;

• гидромотор МГП-160;

• откидной узел со шнеком;

• износостойкая гофрированная труба;

• поддерживающая рамка;

• гидросистема.

Питание гидросистемы осуществляется от гидросистемы автомобиля — от магистрали гидроцилиндра подъёма платформы прицепа.

Внутри кузова устанавливается заборный шнек, подающий семена на выгрузной транспортер, смонтированный на заднем борту. Регулировка высоты и перевод в рабочее или транспортное положение выполняются при помощи гидроцилиндра.

В транспортном положении элеватор складывается в разрешённые габариты.

Ключевые преимущества

Универсальность установки

• Подходит для ГАЗ, ЗИЛ, КАМАЗ, МАЗ, УРАЛ, КРАЗ, 2ПТС4

• Необходимые кронштейны входят в комплект

Конусный корпус без сварных швов

• Цельногнутый лист

• Отсутствие деформаций и разрывов

• Максимально полная выгрузка кузова

Высокая производительность

• Диаметр выгрузного шнека до 210 мм

• Одна из самых больших приёмных камер на рынке

• В сочетании с гидромотором МГП-160 обеспечивается максимальная подача материала

Бережное отношение к зерну

• Резиновые скребки элеватора

• Отсутствие травмирования семян

• Минимальные потери

Надёжность и безопасность

• Страховочный стержень

• Поддерживающая рамка

• Усиленный кожух шнека толщиной 3 мм в зонах контакта

• Сталь толщиной не менее 2 мм по всей конструкции

Удобство в работе

• Регулировка выгрузного шнека от 0° до 90°

• Радиус работы гофры до 2 метров

• Простое управление без лишних операций

Обслуживание и ресурс

• Лёгкая очистка

• Все узлы ремонтопригодны

• Доступность запасных частей

• Увеличенный срок службы

Особенности модели ЗСНБ-25

Навесной загрузчик ЗСНБ-25 монтируется в задний борт автомобиля методом вырезания монтажного люка и сверления отверстий Ø12 мм для крепления опорной плиты и рамки.

Особенности:

• Два гидромотора с разной скоростью вращения

• Быстрая подача материала на высоту более 4 метров

• Возможность полного освобождения выгрузного шнека от остатков зерна

• Гидроцилиндр для перевода шнека в любое положение

Технические возможности

• Высота загрузки стандартного исполнения — до 3800 мм

• Возможность увеличения высоты элеватора до +800 мм

• Практически полная выгрузка посевного материала без остатка
